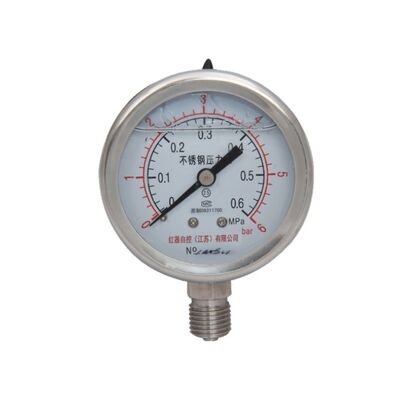

เกจวัดแรงดันแบบกันกระแทก 2 นิ้ว 50 มม. พร้อมตัวเรือนสแตนเลส
- คำอธิบายผลิตภัณฑ์
เกจวัดแรงดันแบบทนแรงกระแทก หรือที่เรียกว่าเกจวัดแรงดันแบบทนการสั่นสะเทือน รวมถึงเกจวัดแรงดันแบบทนแรงกระแทกสแตนเลส, เกจวัดแรงดันหน้าสัมผัสไฟฟ้าแบบทนแรงกระแทก, เกจวัดแรงดันแบบทนแรงกระแทกไดอะแฟรม, เกจวัดแรงดันแบบทนแรงกระแทกตามแนวแกน, เกจวัดแรงดันความแม่นยำสูงแบบทนแรงกระแทก และเกจวัดแรงดันส่งสัญญาณระยะไกลแบบทนแรงกระแทก เครื่องมือชุดนี้มีความทนทานต่อแรงกระแทกได้ดีเยี่ยม และเหมาะอย่างยิ่งสำหรับการวัดแรงดันของของเหลว ก๊าซ หรือไอระเหยที่ไม่ระเบิด ไม่ตกผลึก ไม่แข็งตัว และไม่กัดกร่อนทองแดงและโลหะผสมทองแดง ภายใต้สภาวะที่มีการสั่นสะเทือนทางกลอย่างรุนแรงและการเต้นของแรงดันอย่างรุนแรง เครื่องมือให้การบ่งชี้ที่เสถียรและการอ่านที่ชัดเจน มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องจักรกลหนัก การขุดเจาะ ปิโตรเลียม เคมี โลหะวิทยา และพลังงาน
หลักการทำงานของเกจวัดแรงดันแบบทนแรงกระแทก:
ประกอบด้วยระบบนำแรงดัน (รวมถึงขั้วต่อ ท่อบอร์ดัน สกรูจำกัดการไหล ฯลฯ) กลไกการส่งกำลังเกียร์ อุปกรณ์แสดงผล (เข็มและหน้าปัด) และตัวเรือน (รวมถึงตัวเรือน ฝาครอบ และกระจก)
ตัวเรือนเกจวัดแรงดันแบบทนแรงกระแทกนั้นปิดสนิท ปกป้องส่วนประกอบภายในจากอิทธิพลของสิ่งแวดล้อมและการบุกรุกของสารปนเปื้อนได้อย่างมีประสิทธิภาพ
เกจวัดแรงดันแบบทนแรงกระแทกเป็นเครื่องมือที่เติมของเหลวหน่วง (โดยปกติคือน้ำมันซิลิโคนหรือกลีเซอรีน) ภายในตัวเรือน ซึ่งช่วยให้ทนทานต่อการสั่นสะเทือนในสภาพแวดล้อมการทำงานและลดผลกระทบจากการเต้นของแรงดัน
พารามิเตอร์ทางเทคนิค
|
รุ่น |
YN-40 |
YN-50 |
YN-60 |
YN-75 |
YN-100 |
YN-150 |
|
เส้นผ่านศูนย์กลางระบุ |
Φ40 |
Φ50 |
Φ60 |
Φ75 |
Φ100 |
Φ15 |
|
เกลียว |
M10*1 |
M14*1.5 |
M20*1.5 |
|||
|
ความแม่นยำ |
2.5 |
1.6 |
||||
|
ช่วงการวัด (MPa) |
สูญญากาศ:-0.1~0 แรงดันสูญญากาศ:-0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~0.06 -0.1~2.4 แรงดัน:0~0.1 0~0.16 0~0.1 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60 |
|||||
|
DN60,DN100:0~100MPa；DN150: 0~100MPa,0~160MPa |
||||||
|
สภาพแวดล้อมสำหรับการใช้งาน |
อุณหภูมิ:-5℃~55℃； -25℃~55℃ |
|||||
|
ประเภทการติดตั้ง |
แนวรัศมีไม่มีขอบ, แนวรัศมีขอบหลัง, แนวแกนไม่มีขอบ, แนวแกนขอบหน้า |
|||||
|
ระดับความทนทานต่อแผ่นดินไหว |
V-H-4 |
|||||
หมายเหตุการติดตั้ง
1. อุณหภูมิแวดล้อมในการทำงานของเครื่องมือคือ -40~70℃ และความชื้นสัมพัทธ์ไม่เกิน 80% หากอุณหภูมิเบี่ยงเบนไปจากอุณหภูมิการทำงานปกติ 20-5℃ จะต้องพิจารณาข้อผิดพลาดของอุณหภูมิเพิ่มเติม
2. เครื่องมือต้องติดตั้งในแนวตั้ง โดยควรอยู่ในระดับเดียวกับจุดวัด หากความแตกต่างมีมากเกินไป จะต้องพิจารณาข้อผิดพลาดเพิ่มเติมที่เกิดจากคอลัมน์ของเหลว ซึ่งไม่จำเป็นเมื่อวัดก๊าซ ปิดช่องกันระเบิดที่ด้านหลังของตัวเรือนระหว่างการติดตั้ง เพื่อหลีกเลี่ยงผลกระทบต่อประสิทธิภาพการกันระเบิด
3. ช่วงการวัดการทำงานปกติของเครื่องมือ: ภายใต้แรงดันคงที่ ไม่ควรเกิน 3/4 ของขีดจำกัดบนของช่วงการวัด ภายใต้แรงดันผันผวน ไม่ควรเกิน 2/3 ของขีดจำกัดบนของช่วงการวัด ภายใต้สภาวะแรงดันทั้งสอง แรงดันสูงสุดในการวัดเกจวัดแรงดันไม่ควรต่ำกว่า 1/3 ของขีดจำกัดล่าง เมื่อวัดสูญญากาศ ควรใช้ส่วนสูญญากาศทั้งหมด
4. หากตัวชี้เครื่องมือทำงานผิดปกติ หรือชิ้นส่วนภายในหลวม หรือเครื่องมือไม่สามารถทำงานได้ตามปกติ ควรตรวจสอบและซ่อมแซม หรือควรติดต่อผู้ผลิตเพื่อทำการซ่อมแซม
5. เครื่องมือควรได้รับการปกป้องจากการสั่นสะเทือนและแรงกระแทกเพื่อป้องกันความเสียหาย 6. เมื่อทำการสั่งซื้อ โปรดระบุ: รุ่นและชื่อเครื่องมือ ช่วงการวัดของเครื่องมือ ค่าเบี่ยงเบนระดับความแม่นยำจากข้อกำหนดบรรจุภัณฑ์มาตรฐาน และรายละเอียดอื่นๆ
7. มีการออกแบบที่กำหนดเองตามความต้องการของผู้ใช้
ส่วนประกอบสัมผัสเปียก
1. ทองเหลือง/บรอนซ์ สำหรับการวัดช่วงแรงดันที่กว้างขึ้น: ทองเหลือง/เหล็กกล้าอัลลอย, ทองเหลือง/สแตนเลส 316
2. สแตนเลส 316/เหล็กกล้าอัลลอย
3. สแตนเลส 316
การใช้งาน
เกจวัดแรงดันแบบทนแรงกระแทกเหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนรุนแรง สามารถทนต่อการเต้นของแรงดันปานกลาง แรงกระแทก และการปลดปล่อยกะทันหัน และการอ่านค่าเครื่องมือมีความเสถียรและชัดเจน มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องจักรกล ปิโตรเลียม เคมี โลหะวิทยา การขุดเจาะ และพลังงาน เพื่อวัดแรงดันของตัวกลางที่ไม่กัดกร่อนทองแดงและโลหะผสมทองแดง
