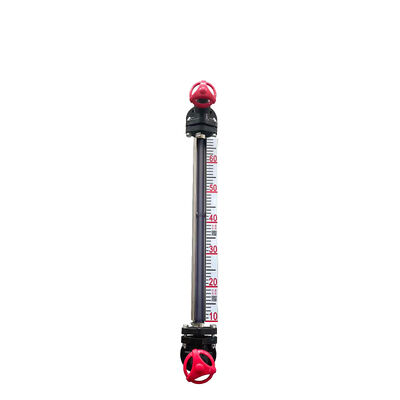

เครื่องวัดระดับท่อแก้ว
1. บทนำผลิตภัณฑ์โดยย่อ:
เกจวัดระดับของเหลวแบบหลอดแก้ว HQBLG เป็นเครื่องมือวัดระดับของเหลวแบบอ่านค่าโดยตรง เหมาะสำหรับการตรวจวัดตำแหน่งของเหลวในอุปกรณ์จัดเก็บของเหลวทั่วไปในกระบวนการผลิตทางอุตสาหกรรม โครงสร้างเรียบง่าย วัดค่าได้แม่นยำ และเป็นเครื่องมือวัดระดับของเหลวแบบดั้งเดิมในสถานที่ปฏิบัติงาน โดยทั่วไปใช้สำหรับการตรวจวัดโดยตรงตัวบ่งชี้ระดับหลอดแก้วสำหรับการวัดระดับของเหลวในคอลัมน์และถังโดยตรง
2. คุณสมบัติของผลิตภัณฑ์:
วาล์วบนและล่างของเกจติดตั้งการเชื่อมต่อแบบหน้าแปลน ซึ่งก่อตัวเป็นตัวเชื่อมต่อกับภาชนะ ระดับของเหลวถูกระบุโดยตรงผ่านแผ่นแก้ว "ชนิดมีแจ็คเก็ต" ติดตั้งอุปกรณ์ทำความร้อนหรือทำความเย็น อุปกรณ์นี้สามารถใช้ไอน้ำสำหรับทำความร้อนและน้ำหมุนเวียนสำหรับทำความเย็น จึงปรับประสิทธิภาพการไหลได้ ชนิดมีแจ็คเก็ตมีเกลียวภายใน ZG1/4'' ติดตั้งลูกเหล็กไว้ภายในวาล์วบนและล่าง เมื่อแผ่นแก้วแตกโดยไม่ได้ตั้งใจ ลูกเหล็กจะปิดผนึกโดยอัตโนมัติภายใต้แรงดันของภาชนะ ป้องกันการรั่วไหลของของเหลวเพิ่มเติม สกรูอุดถูกติดตั้งบนวาล์วเข็มด้านบนของเกจสำหรับการระบายอากาศ และสกรูอุดยังติดตั้งบนวาล์วเข็มด้านล่าง สิ่งเหล่านี้ช่วยให้สามารถระบายอากาศ สุ่มตัวอย่าง ปล่อยน้ำเสีย และทำความสะอาดได้
3. ข้อมูลจำเพาะทางเทคนิค:
(1) อุณหภูมิในการทำงาน: 0～200℃
(2) เส้นผ่านศูนย์กลางที่กำหนด: 20 มม. / 25 มม.
(3) พิกัดแรงดัน (MPa): ≤1.6
(4) แรงดันปิดอัตโนมัติของวาล์วเข็ม (MPa): ≥0.2
(5) ความทนทานต่อความร้อนของหลอดแก้วต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว: 180℃
(6) วัสดุหลัก: Q235-A (เหล็กกล้าคาร์บอน), 1Cr18Ni9Ti (สแตนเลส)
ความยาวที่กำหนด: L (มม.) 500 600 800 1000 1100 1200 1400 1700 2000
สามารถหารือเกี่ยวกับข้อกำหนดพิเศษได้เมื่อทำการสั่งซื้อ
4. การเลือก:
5. การติดตั้ง:
การติดตั้ง การใช้งาน และการบำรุงรักษาเกจวัดระดับหลอดแก้ว HQBLG
(1) ปลายหน้าแปลนสองด้านที่เชื่อมต่อกับเครื่องมือนี้บนภาชนะควรอยู่ในระนาบแนวตั้งเดียวกัน มิฉะนั้น วาล์วอาจงอหลังจากติดตั้ง ทำให้หลอดแก้วแตก
(2) เพื่อให้แน่ใจว่าการซีลแบบไดนามิกของวาล์วเกินกว่าการดำเนินการที่วางแผนไว้ แรงดันปานกลางภายในภาชนะควรมากกว่า 0.2 MPa เมื่อเปิดวาล์วบนและล่าง ก้านวาล์วควรหดกลับอย่างน้อย 4 รอบ (เพื่อป้องกันไม่ให้ลูกเหล็กกระแทกด้านบนของก้านวาล์วเมื่อปิดผนึกวาล์ว)
(3) ตรวจสอบเครื่องมือเป็นประจำในระหว่างการใช้งาน ทำความสะอาดผนังด้านในและด้านนอกของแก้วเพื่อให้แน่ใจว่ามีการแสดงของเหลวที่ชัดเจน
