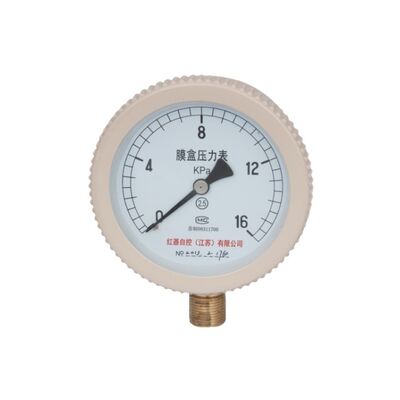

Đồng hồ đo áp suất viên nang công nghiệp 2,3 inch 60MM

• Mô tả sản phẩm

Máy đo áp suất ngăn ngăn, còn được gọi là máy đo áp suất vi mô, có nhiều loại khác nhau, bao gồm máy đo áp suất ngăn thép không gỉ, máy đo áp suất ngăn hình chữ nhật,và các máy đo áp suất đối diện được bảo vệ khỏi áp suất quá mứcChúng chủ yếu được sử dụng để đo áp suất thấp của chất lỏng, khí hoặc hơi không nổ, không kết tinh, không cứng và ăn mòn đồng và hợp kim đồng.

Máy đo áp suất khẩu phần sử dụng một khẩu phần như là yếu tố nhạy cảm để đo áp suất nhỏ. Chúng được sử dụng rộng rãi trong thông gió nồi hơi, đường ống dẫn khí, thiết bị đốt,và các thiết bị tương tự khác để đo áp suất thấp và áp suất âm của khí ăn mòn hợp kim đồng nhưng không gây nổ.

Máy đo áp suất ống kính thép không gỉ được làm hoàn toàn bằng thép không gỉ cho cả hệ thống dẫn áp và lồng.Chúng được sử dụng trong các quy trình đòi hỏi khả năng chống ăn mòn cao để đo áp suất thấp và âm của các môi trường khí khác nhau.

Máy đo áp suất ngăn không gỉ là các máy đo áp suất nhỏ chống ăn mòn được phát triển dựa trên các đặc điểm cấu trúc của các máy đo áp suất ngăn truyền thống.Chúng được sử dụng trong thông gió nồi hơi và đường ống dẫn khí, trong số các thiết bị khác, để đo áp suất thấp và âm của các môi trường khí khác nhau trong các quy trình đòi hỏi khả năng chống ăn mòn cao.

Nguyên tắc cấu trúc

Công cụ bao gồm một hệ thống đo (bao gồm cả các kết nối, membrane lồi sóng, vv), một cơ chế truyền tải (bao gồm cơ chế đòn bẩy và cơ chế truyền dẫn bánh răng),chỉ ra các thành phần (bao gồm cả con trỏ và quay số), và một nhà (bao gồm cả trường hợp, vỏ và kính quay số).Các thiết bị làm việc trên nguyên tắc mà cuối tự do của lớp vỏ sóng trải qua biến dạng đàn hồi dưới áp lực của môi trường đoSự biến dạng này sau đó được khuếch đại bởi cơ chế truyền dẫn bánh răng, và con trỏ, được gắn vào trục bánh răng, chỉ ra giá trị đo trên mặt số.Một thiết bị làm bằng không cũng được bao gồm để điều chỉnh dễ dàng vị trí bằng không.

Phạm vi đo của máy đo áp suất ngăn chắn là -80 đến 60000 Pa. Tuy nhiên, các máy đo áp suất ngăn chắn khác nhau nên được lựa chọn theo các phạm vi áp suất khác nhau.Đối với áp suất từ -1000 Pa đến 60000 Pa, một đồng hồ đo áp suất khẩu khẩu không có đĩa được khuyến cáo; đối với áp suất từ -80 Pa, một đồng hồ đo áp suất khẩu không hình chữ nhật được khuyến cáo.

Các thông số kỹ thuật chính của máy đo áp suất khẩu phần

1Phạm vi quy mô, lớp độ chính xác và trọng lượng

2Phạm vi đo (kPa):

0 ¢2.5; 0?? 4; 0?? 6; 0?? 10; 0?? 16; 0?? 25; 0?? 40; 0?? 60; -2,5 ̇0; -4 ̇0; -6 ̇0; -10 ̇0; -16 ̇0; -25 ̇0; -40 ̇0; -2 ̇2; -3 ̇3; -5 ̇5; -8 ̇8; -12 ̇12; -20 ̇20; -30 ̇30

3- Chống rung động trong môi trường làm việc: Mức V·H·3

Kích thước bên ngoài của máy đo áp suất khẩu phần

Nơi làm việc và môi trường; dụng cụ được lắp đặt theo chiều dọc; môi trường làm việc là -25 đến 55 °C, độ ẩm tương đối không quá 80%,và môi trường xung quanh không chứa khí độc hại làm ăn mòn thiết bị;

Sự khác biệt giữa các máy đo áp suất và các máy đo áp suất là như sau:

1Các máy đo áp suất thông thường được sử dụng để đo áp suất của chất lỏng và khí không oxy hóa.

2Các máy đo áp suất phân sợi thường được sử dụng trong hai lĩnh vực: (1) đo áp suất trong các ứng dụng đòi hỏi khả năng chống oxy hóa (các môi trường đo đang oxy hóa,và các vật liệu phân vùng khác nhau được yêu cầu cho các môi trường oxy hóa khác nhau)(2) Ứng dụng vệ sinh thực phẩm, vì môi trường đo không di chuyển ra ngoài máy đo áp suất khi đo áp suất bằng máy đo áp suất thông thường, khiến nó dễ bị nhiễm trùng lặp đi lặp lại.Nguyên tắc đo của máy đo áp suất khẩu phần là như sau:: máy đo áp suất ngăn ngăn áp dụng phép đo gián tiếp. Dưới áp suất của môi trường đo, máy đo áp suất ngăn ngăn bị biến dạng, chất lỏng niêm phong bị nén,tạo ra một áp suất bằng P, được truyền đến thiết bị đo áp suất để hiển thị giá trị áp suất của môi trường đo.hoặc các hạt rắn có độ nhớt cao, tinh thể hóa dễ dàng, tính chất oxy hóa cao và nhiệt độ cao.

Ứng dụng:

Máy đo áp suất âm hộ phù hợp để đo áp suất vi và áp suất âm không ăn mòn hợp kim đồng và không gây ra nguy cơ nổ.Máy đo áp suất khí được sử dụng rộng rãi trong các thiết bị như thông gió nồi hơi và đường ống dẫn khíCác máy đo áp suất phân vùng có thể được lắp đặt tại chỗ và cung cấp chỉ báo tại chỗ.
