वेज फ्लोमीटर

HQ-XX सीरीज़ वेज फ्लोमीटर
I. HQ-XX सीरीज़ वेज फ्लोमीटर की मुख्य विशेषताएं
वेज फ्लोमीटर एक अंतर दबाव प्रकार का प्रवाह उपकरण है। यह पाइपलाइन में तरल पदार्थ के प्रवाह को बदलने के लिए अंदर स्थापित एक विशेष छिद्र उपकरण का उपयोग करता है। छिद्र उपकरण के सामने और पीछे एक दबाव अंतर उत्पन्न होता है, जिससे प्रवाह को मापने का उद्देश्य प्राप्त होता है।
वेज फ्लोमीटर का छिद्र उपकरण एक विशेष कोण वाला पता लगाने वाला टुकड़ा है; दोनों तरफ चिकनी गोलाकार सतहें हैं, और V-आकार के वेज टुकड़े का शीर्ष कोण नीचे की ओर होता है, जो निलंबित कणों या नमी या अशुद्धियों वाले चिपचिपे तरल पदार्थों वाले तरल पदार्थों के सुचारू मार्ग के लिए अनुकूल है, बिना ठहराव, आसंजन, या छिद्र के ऊपर की ओर अवक्षेपण के कारण। वेज फ्लोमीटर के छिद्र उपकरण की अनूठी संरचना के आधार पर, पाइपलाइन में तरल पदार्थ अचानक संकुचन से नहीं गुजरता है, और तरल पदार्थ का दबाव परिवर्तन अपेक्षाकृत कोमल होता है। अंतर दबाव संकेत अधिक स्थिर होता है, जो प्रवाह माप सुनिश्चित करता है, खासकर छोटे प्रवाह मानों के लिए। वेज फ्लोमीटर में कोई जमाव या अवरोध नहीं होता है और इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला होती है। इसका उपयोग न केवल सामान्य गैसों, तरल पदार्थों और भाप के लिए किया जाता है, बल्कि उच्च चिपचिपाहट, क्रिस्टलीय मिश्रण, गंदे तरल पदार्थों और उच्च धूल युक्त गैसों के प्रवाह माप के लिए भी विशेष रूप से उपयुक्त है।
II. HQ-XX सीरीज़ वेज फ्लोमीटर की संरचना

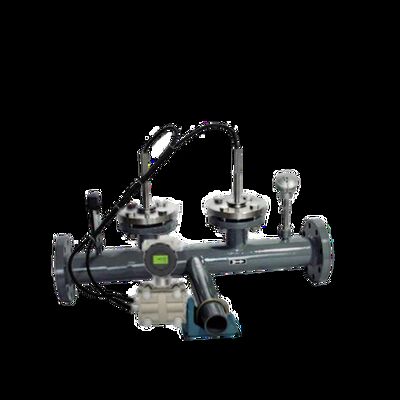

HQ-XX सीरीज़ वेज फ्लोमीटर मुख्य रूप से वेज सेंसर, बुद्धिमान प्रवाह कैलकुलेटर, अंतर दबाव ट्रांसमीटर और कुछ साथ वाली पाइपलाइन वाल्व घटकों से बने होते हैं।

III. HQ-XX सीरीज़ वेज फ्लोमीटर के मुख्य लाभ
1. एक अधिक स्थिर अंतर दबाव संकेत उत्पन्न करें, जिससे छोटे प्रवाह दरों का अधिक सटीक माप सक्षम हो सके।
वेज फ्लोमीटर तरल पदार्थ को धीरे-धीरे संकुचित करता है, और इसका प्रवाह सुचारू रूप से बदलता है, जिससे प्रवाह क्षेत्र में दबाव का आयाम कम हो जाता है। उत्पन्न अंतर दबाव संकेत अधिक स्थिर होता है, जिससे छोटे विभेदक दबाव संकेतों को अलग करना संभव हो जाता है, जो छोटे प्रवाह दरों के माप के लिए फायदेमंद है।
2. गंदगी और संदूषण के प्रतिरोधी, स्व-सफाई क्षमता, कोई स्थिर प्रवाह क्षेत्र नहीं
फ्लोमीटर की छिद्र प्लेट एक विशेष कोण वाले पता लगाने वाले टुकड़े का उपयोग करती है; दोनों तरफ चिकनी गोलाकार सतहें हैं, और V-आकार के वेज टुकड़े का शीर्ष कोण नीचे की ओर होता है। यह निलंबित कणों या चिपचिपे तरल पदार्थों वाले तरल पदार्थों के साथ-साथ नमी या अशुद्धियों वाली गैसों के सुचारू मार्ग के लिए अनुकूल है। साथ ही, तरल पदार्थ V-आकार के वेज टुकड़े के करीब बहता है, जिससे तरल पदार्थ का प्रवाह वेग बढ़ जाता है, और उच्च गति वाला तरल पदार्थ सीधे V-आकार के वेज टुकड़े और पाइप की आंतरिक दीवार को धोता है, बिना छिद्र प्लेट के ऊपर की ओर ठहराव, आसंजन या अवसादन उत्पन्न किए।
3. द्वि-दिशात्मक प्रवाह को मापने में सक्षम
वेज फ्लोमीटर का पता लगाने वाला टुकड़ा एक विशेष रूप से सममित V-आकार की संरचना को अपनाता है। दो ट्रांसमीटरों का उपयोग करके, एक फ्लोमीटर आगे और पीछे दोनों प्रवाह को माप सकता है।
4. अच्छी स्थिरता, उच्च दीर्घकालिक परिचालन सटीकता और उच्च विश्वसनीयता
वेज फ्लोमीटर के V-आकार के वेज टुकड़े के डिजाइन के कारण, V-आकार का वेज टुकड़ा छिद्र प्लेट के पिछले किनारे से तरल पदार्थ को दूर ले जाएगा, जिससे इसके पहनने की संभावना कम हो जाएगी। छिद्र प्लेट का आकार लंबे समय तक अपरिवर्तित रहता है, और कोई भी चलने योग्य या आसानी से क्षतिग्रस्त होने वाले घटक नहीं होते हैं, जो उपकरण के दीर्घकालिक संचालन को सुनिश्चित करते हैं।
5. दबाव का नुकसान एक छिद्र प्लेट का 10%-20% है
वेज फ्लोमीटर का V-आकार का वेज टुकड़ा तरल पदार्थ को धीरे-धीरे संकुचित करता है, जिससे छिद्र प्लेट की तरह प्रवाह में अचानक परिवर्तन को रोका जा सकता है। इसलिए, घर्षण और भंवरों के उत्पन्न होने के कारण होने वाला दबाव का नुकसान एक छिद्र प्लेट की तुलना में अपेक्षाकृत कम होता है।

V. चयन तालिका
